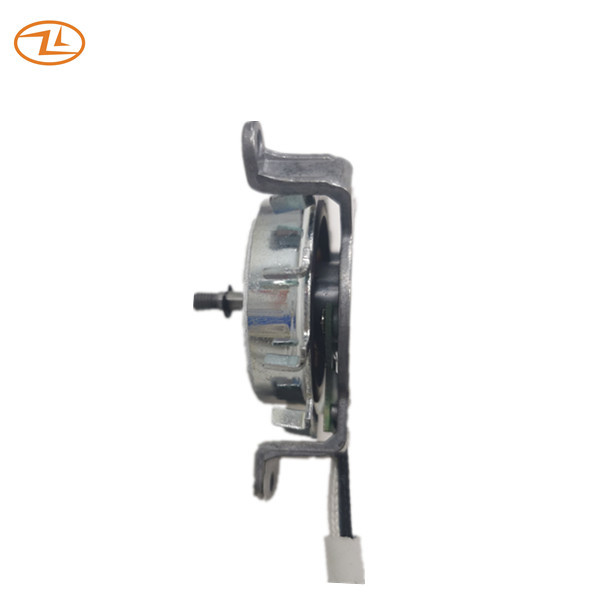

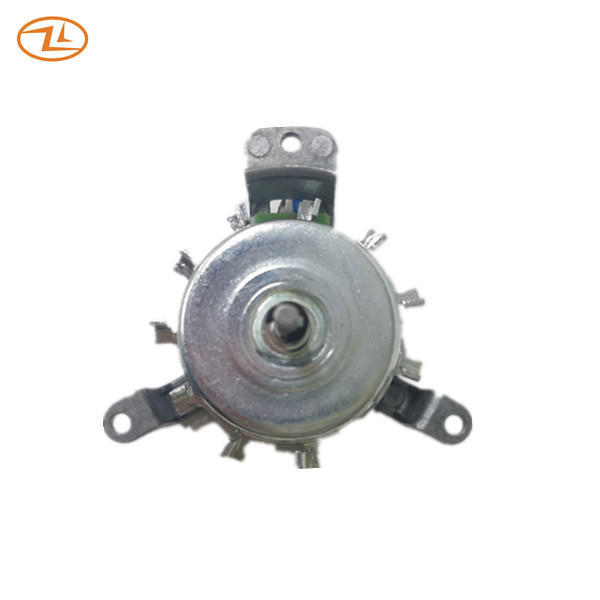

電源PCBAとの電子レンジFOC制御PWM速度の調節のためのBLDCモーター
このBLDCモーターは電子レンジの塗布のような小さい出力のために設計されている。
| 評価される電圧 | 12VDC |
| 定格負荷 | 15.9mN.m |
| 定格速度（負荷で） | 1850+/- 5% RPM |
| 評価される力（負荷で） | 5W |
| 絶縁材のクラス | CL.H |
| 絶縁抵抗 | 10MΩmin.（500VDC） |
| 絶縁耐力 | 600VAC/1S漏出流れ <> |
| 温度の上昇 | <75k> |
| 騒音 | 50dBAよりより少しは評価される電圧が定格速度、管理された条件、undergrounged騒音レベルの下の負荷をモーターからの50CMで測定される |
モーター運転者およびコントローラー
| 入れられた電圧 | 100~255VAC |
| 出力電圧 | 12VDC |
| 出力電力 | 5W |
| 制御方式 | PWM |
| 位置の検出方法 | FOC |
| 柔らかい開始機能 | コントローラーが動力を与えられた後、モーターは必須の価値に開始の後でゆっくり加速される。 |
| ロックされた回転子の保護 | モーターを停止するために外側からのモーター遭遇の大きい抵抗によって持って来られる負荷がコントローラー一時的にモーターを停止する時。数秒後で、モーターは始まることを試みる。抵抗が不在なら、モーターは普通動く。抵抗がそれでもあれば、モーターは一時的に再度停止する。複数の周期の後、モーター停止。手動でモーターを始めるために抵抗および出版物を再度取除きなさい。 |
| 現在の保護に | モーター流れが外的な要因による設定値を越えて突然増加すればモーターは動くことを止める。 |
| オープン段階の保護 | モーターの3段階の1-2が活気づかない時、モーター停止動くこと。 |
デッサン:
適用:電子レンジ
