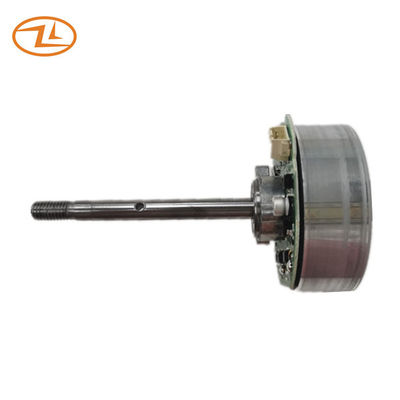

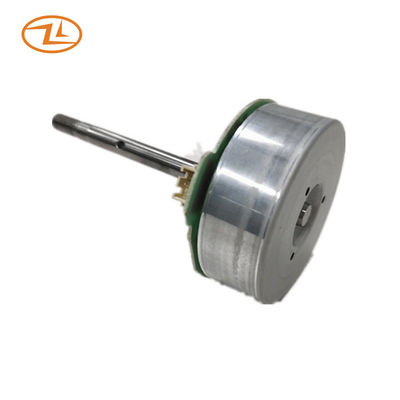

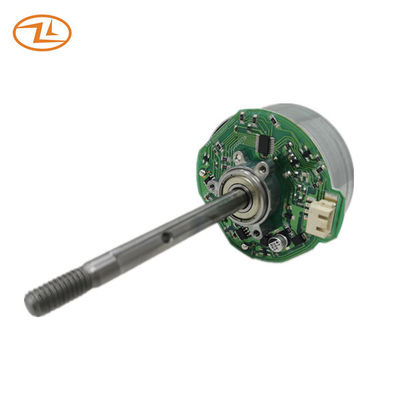

24VDC BLDCファン モーター振動の立場ファンPWM制御のためのブラシレスDCモーター
| 評価される電圧 | 24VDC |
| 作動の電圧 | 21.6~26.4VDC |
| 作動条件 | 0℃~40℃、RH 5%~95% |
| 貯蔵条件 | -20℃~60℃、RH 5%~95% |
| 評価される電圧 | 24VDC |
| 作動の電圧 | 21.6~26.4VDC |
| 定格速度（自由な負荷） | 3200+/- 10% RPM |
| 評価される現在（自由な負荷） | 最高0.30A |
| 定格負荷 | 230mN.m 8inchファン |
| 定格速度（負荷で） | 1350+/- 10% RPM |
| 評価される現在（負荷で） | 最高1.4A |
| 回転方向 | CW （シャフトの側面からの眺め） |
| 働く義務 | 連続的 |
| 位置の検出方法 | ホール素子 |
| 絶縁抵抗 | 10MΩmin.（500VDC） |
| 絶縁耐力 | 600VAC/1S漏出流れ <> |
| 温度の上昇 | <65k> |
| 速度制御 | PWM |
| モータ速度の方法の検出 | FG信号 |
負荷速度のモーター
|
ギヤ f = 25KHz |
1 | 2 | 3 | 4 | 5 | 6 |
| 速度（RPM） | 360±30 | 620±30 | 830±30 | 1040±30 | 1240±30 | 1350±30 |
| 力（w） | 2.56 | 4.69 | 7.78 | 13.83 | 23.25 | 32.5 |
|
温度および湿気テスト （凝縮なしで） |
モーターは-20°Cへの60°Cの温度較差および5%から72 H.のための90%の相対湿度の範囲で残っていなければなり、次に12時間室温に戻る。定格負荷の速度および定格負荷の流れの測定は標準に合致されなければならない。 |
| 振動試験（パッキングなしで） |
間違いはテストの後で生じるべきではない。 振動の方向:前後、右および左、上下に。 振動加速:9.8m/s ² （正弦の軒）の振動 周波数範囲:50Hz~50Hz~50Hz 期間を繰り返すこと:1Min Vivrating 時間:30cycle （30min）各方向。 |
| 振動試験（パッキング） |
間違いはmimimumのパッケージのテスト条件でテストの後で生じるべきではない。 振動の方向:前後、右および左、上下に。 振動加速:9.8m/s ² （正弦の軒）の振動 周波数範囲:50Hz~50Hz~50Hz 期間を繰り返すこと:1Min Vivrating 時間:30cycle （30min）各方向。 |
| 衝撃試験（包装） |
間違いは最低のパッケージでテストの後で生じるべきではない。 低下の高さ:50CM 影響の衝撃は1回最下表面のための適用される。 |
デッサン:
適用: 立場ファン、振動ファン
