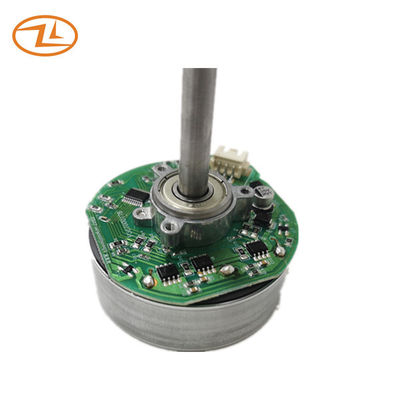

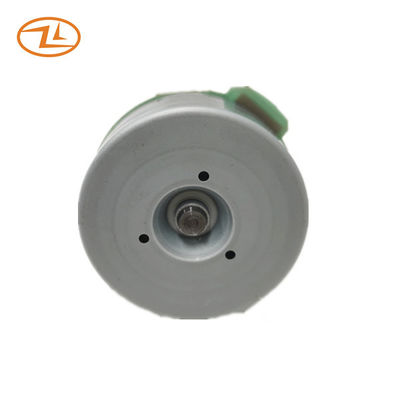

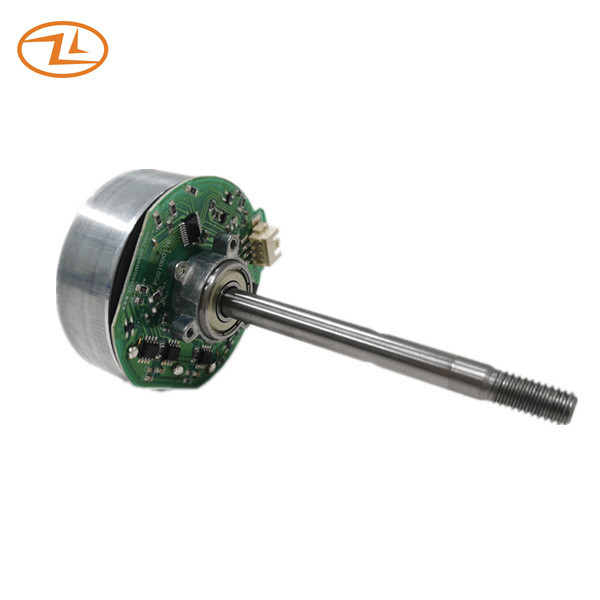

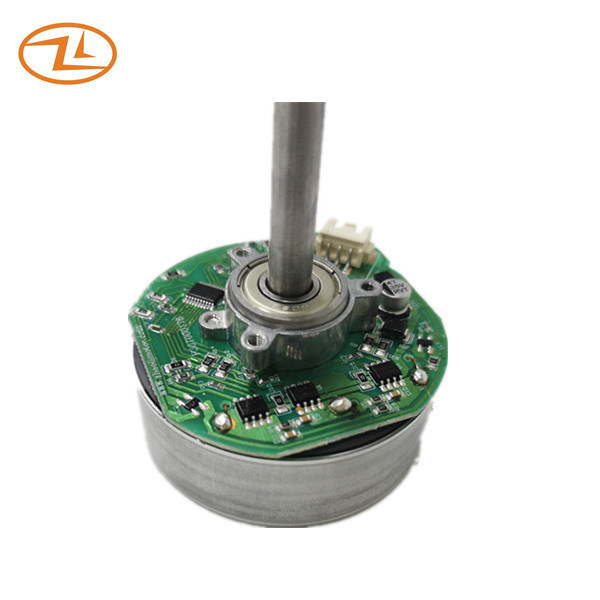

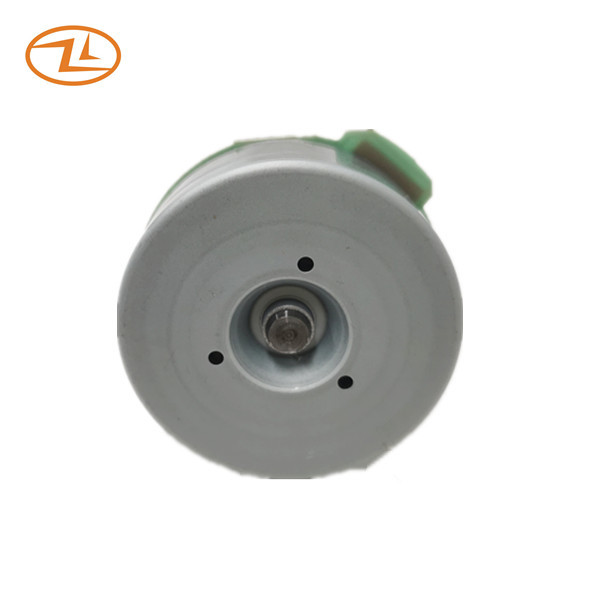

Bluetooth制御またはAPP制御BLDCモーターを搭載する立場ファンのためのブラシレスDCモーター
ブラシレスDCモーターは機械ステアリングの代りに電子communtationを使用する。ブラシDCモーターによって比較されて、それは長いワーキング・ライフを過し、機械ステアリングの騒音、火花および電磁妨害雑音を等除去する。それはモーターの性能を制御する大きい便利および推論である。それは制御2つの部に主に、モーターおよび回路分けることができる。
| 評価される電圧 | 24VDC |
| 作動の電圧 | 21.6~26.4VDC |
| 定格速度（自由な負荷） | 3200+/- 10% RPM |
| 評価される現在（自由な負荷） | 最高0.30A |
| 定格負荷 | 230mN.m 8inchファン |
| 定格速度（負荷で） | 1350+/- 10% RPM |
| 評価される現在（負荷で） | 最高1.4A |
| 回転方向 | CW （シャフトの側面からの眺め） |
| 働く義務 | 連続的 |
| 位置の検出方法 | ホール素子 |
| 絶縁抵抗 | 10MΩmin.（500VDC） |
| 絶縁耐力 | 600VAC/1S漏出流れ <> |
| 温度の上昇 | <65k> |
| 速度制御 | PWM |
| モータ速度の方法の検出 | FG信号 |
負荷速度のモーター
|
ギヤ f = 25KHz |
1 | 2 | 3 | 4 | 5 | 6 |
| 速度（RPM） | 360±30 | 620±30 | 830±30 | 1040±30 | 1240±30 | 1350±30 |
| 力（w） | 2.56 | 4.69 | 7.78 | 13.83 | 23.25 | 32.5 |
| ロックされ回転子の保護 | モーター回転子および出力シャフトが締まるとき、モーター ロックの保護機能は働き始めるモーター出力は閉鎖して、モーター出力電流は0点規正するためにモーター働くことを止める戻る。 |
| 現在の限界機能 | モーター回路の流れが3.0 Aを超過する場合、モーターは保護され、停止する。 |
デッサン:
適用: 立場ファン、振動ファン
