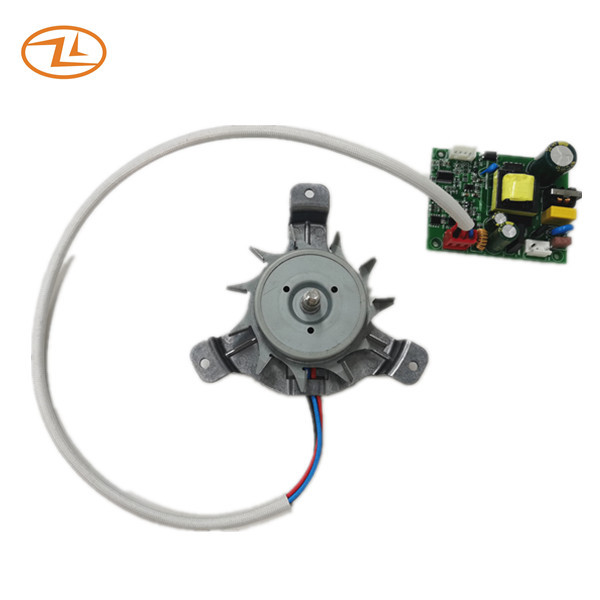

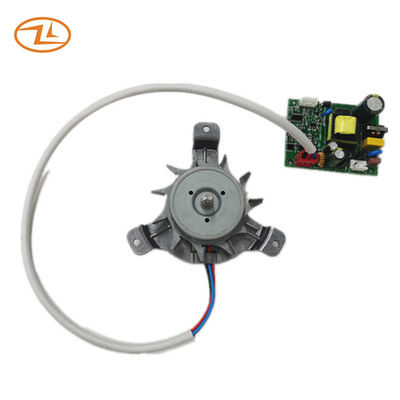

オーブン ファンの使用PWMのためのBLDCモーターは運転者およびコントローラーが付いているFG信号12VDCを制御する
| 評価される電圧 | 12VDC |
| 作動の電圧 | 10.8 - 13.2 VDC |
| 回転方向 | CW |
| 働く義務 | 連続的 |
| 作動条件 | 0℃~120℃、RH 5%~90% |
| 貯蔵条件 | -20℃~60℃、RH 5%~90% |
| 評価される電圧 | 12VDC |
| 定格速度（自由な負荷） | 1800+/- 10% RPM |
| 評価される現在（自由な負荷） | 最高4.5W |
| 定格負荷 | 69.5mN.m |
| 定格速度（負荷で） | 1800+/- 10% RPM |
| 評価される現在（負荷で） | 最高18W |
| 絶縁抵抗 | 10MΩmin.（500VDC） |
| 絶縁耐力 | 600VAC/1S漏出流れ <> |
| 温度の上昇 | <60k> |
モーター ドライブはDCのコードのベクトル制御であり、特徴は次のテーブルで示されている:
| 入れられた電圧 | 100-255VAC |
| 入力パワー | 20W |
| 出力電圧 | 12VDC |
| 出力電力 | 最高18W |
| 制御方式 | PWMの入力 |
| 位置の検出方法 | FOC |
| PWM信号 |
PWMの周波数範囲:15-28KHz 使用率の範囲:1%~99% Lレベル:0-1.0V;Hのレベル:2-5.5V |
| FG信号 |  |
| 柔らかい開始機能 | コントローラーが動力を与えられた後、モーターは必須の価値に開始の後でゆっくり加速される。 |
| ロックされた回転子の保護 | モーターを停止するために外側からのモーター遭遇の大きい抵抗によって持って来られる負荷がコントローラー一時的にモーターを停止する時。数秒後で、モーターは始まることを試みる。抵抗が不在なら、モーターは普通動く。抵抗がそれでもあれば、モーターは一時的に再度停止する。複数の周期の後、モーター停止。手動でモーターを始めるために抵抗および出版物を再度取除きなさい。 |
| 現在の保護に | モーター流れが外的な要因による設定値を越えて突然増加すればモーターは動くことを止める。 |
| 開いた段階の保護 | モーターの3段階の1-2が活気づかない時、モーター停止動くこと。 |
デッサン:
適用:スマートな家庭電化製品、オーブンのような、mircowaveのオーブン。
