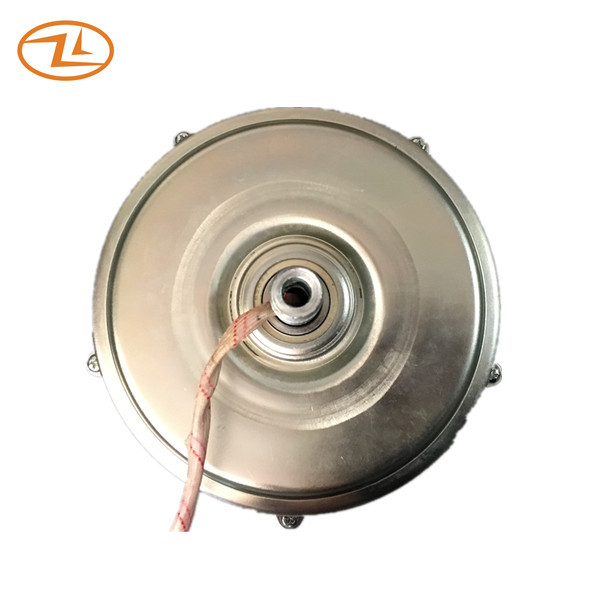

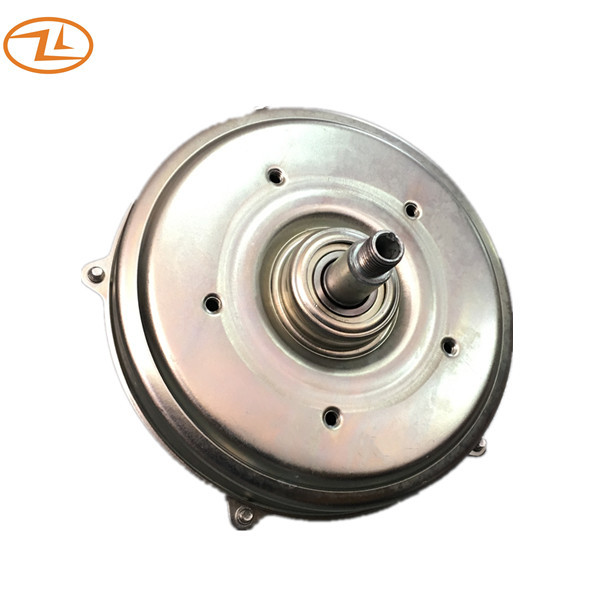

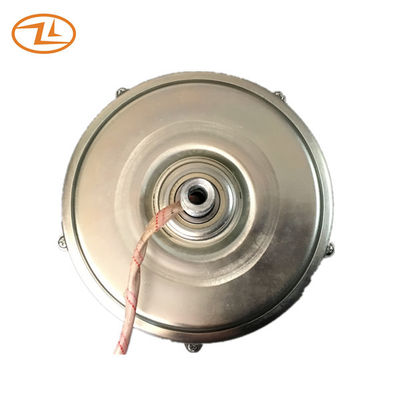

120産業天井に付いている扇風機240VAC 130RPMのためのインチの天井に付いている扇風機BLDCモーター
このモーターはまた欧州共同体モーターと呼ばれる。変圧器の必要性無し。「ACとしてモーター コントローラ機能へのDC」および自動車に乗るDC電源を供給するため。
| 評価される電圧 | 240VAC 50/60HZ |
| 作動の電圧 | 160~270VAC 50/60HZ |
| 作動条件 | -10℃~50℃、RH 5%~90% |
| 貯蔵条件 | -20℃~60℃、RH 5%~95% |
| 評価される電圧 | 240VAC 50/60HZ |
| 定格速度（負荷で） 56inchファン | 130+/-10 RPM |
| 評価される力（負荷で） | 最高400W |
| 働く義務 | S1 |
| 絶縁抵抗 | 10MΩmin.（500VDC） |
| 絶縁耐力 | 1500VAC/1min漏出流れ <> |
| 速度制御 | PWM |
| モータ速度の方法の検出 | FG信号 |
モーター コントローラー（信号の受信機）
| 色 | 黒い |
| 力 | 最高モーター40W |
| 特性 | ベクトル正弦波制御 |
| 機能 |
- 送信機信号および制御をそれに応じて受け取るRF （433MHZ）によって。 - モーター断続的に;負荷速度のモーター;モーター走行時間;モーター回転方向 |
| 保護機能 |
- 柔らかい開始 - 過電圧および不足電圧の保護 - 過熱する保護 - ロックの保護 - 過電流保護 - 不変の力の保護 - オープン段階の保護 |
エミッター
| 色 | 黒くか白い |
| タイプ | RF |
| 速度のステップ | 5つのステップ |
デッサン:
適用:産業天井に付いている扇風機
