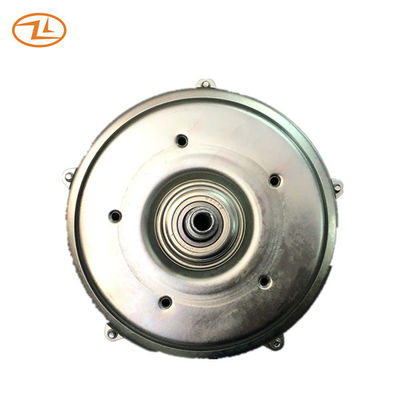

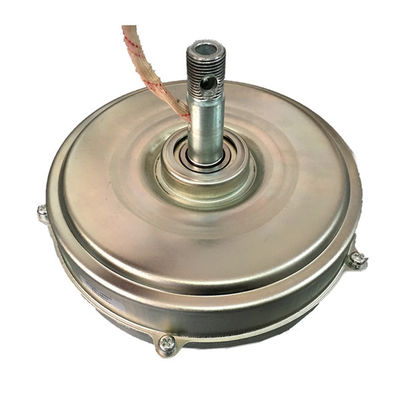

低雑音68インチの天井に付いている扇風機120VAC 30W 100RPMのためのBLDCの天井に付いている扇風機モーター
ブラシレスDCモーターは機械ステアリングの代りに電子communtationを使用する。ブラシDCモーターによって比較されて、それは長いワーキング・ライフを過し、機械ステアリングの騒音、火花および電磁妨害雑音を等除去する。それはモーターの性能を制御する大きい便利および推論である。ブラシレスDCモーターは制御2つの部に主に、モーターおよび回路分けることができる。モーターは回転子主要なコンポーネントが永久マグネットである主要なコンポーネントがケイ素の鋼板そして銅線であると固定子で構成される。
このモーターはまた欧州共同体モーターと呼ばれる。変圧器の必要性無し。「ACとしてモーター コントローラ機能へのDC」および自動車に乗るDC電源を供給するため。
| モデル |
タイプの忍耐 球/袖 |
評価される電圧 VAC |
作動の電圧VAC | 評価される入力パワーW |
速度 RPM |
負荷 |
生命 時間 |
| EBTF0LBB01 | ボール ベアリング | 240 | 160~270 | 25 | 175 | 56inchファン | 30,000 |
| EBTF0LAB01 | ボール ベアリング | 120 | 90~150 | 30 | 100 | 68inchファン | 30,000 |
| EBTF0LBB02 | ボール ベアリング | 240 | 160~270 | 35 | 110 | 72inchファン | 30,000 |
| EBTF0LBB03 | ボール ベアリング | 240 | 160~270 | 400 | 130 | 2.8Mファン | 30,000 |
| 評価される電圧 | 120VAC 60HZ |
| 定格速度（負荷で） 56inchファン | 100+/-5 RPM |
| 評価される力（負荷で） | 最高30W |
| 働く義務 | S1 |
| 絶縁抵抗 | 10MΩmin.（500VDC） |
| 絶縁耐力 | 1500VAC/1min漏出流れ <> |
| 速度制御 | PWM |
| モータ速度の方法の検出 | FG信号 |
モーター コントローラー（信号の受信機）
| 色 | 黒い |
| 力 | 最高モーター40W |
| 特性 | ベクトル正弦波制御 |
| 機能 |
- 送信機信号および制御をそれに応じて受け取るRF （433MHZ）によって。 - モーター断続的に;負荷速度のモーター;モーター走行時間;モーター回転方向 |
| 保護機能 |
- 柔らかい開始:コントローラーが動力を与えられる場合、モーターは必須データにゆっくりスピードをあげる。 - 過電圧および不足電圧の保護:コントローラーの電圧への入力が270VACより高い、または70VACよりより少なくとき、コントローラーは流れを消す。 - 過熱する保護:温度が85℃より高いとき、モーターは消えるか、または速度を減速する。 - ロックの保護:モーターが突然外的な抵抗が原因で停止する場合、コントローラーはモーター流れを消し、数秒後に再始動することを試みる。抵抗がなければ、モーターは普通動く;抵抗が消えなければ、モーターは一時的に動くことを止め、少数の周期の後で、力はコントローラーによって完全に断ち切られる。 - 過電流保護:モーター現在の増加が設定値を超過する、コントローラー モーターを消せば、外的な原因が原因で。 - 不変の力の保護:モーターの最大負荷力は作動の電圧範囲の電圧価値によって影響されない。モーター変更の負荷が、モーターの力変わらずに残る時。 - オープン段階の保護:電源が段階の1へなければ、モーターはコントローラーによって停止されたランニング行う。 |
デッサン:
適用:天井に付いている扇風機
