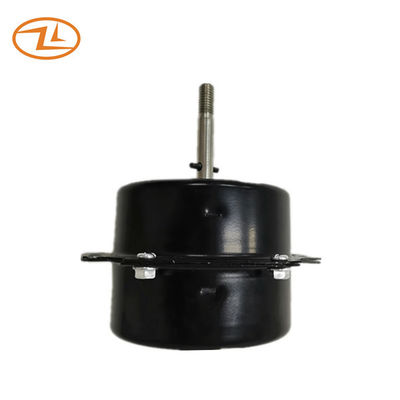

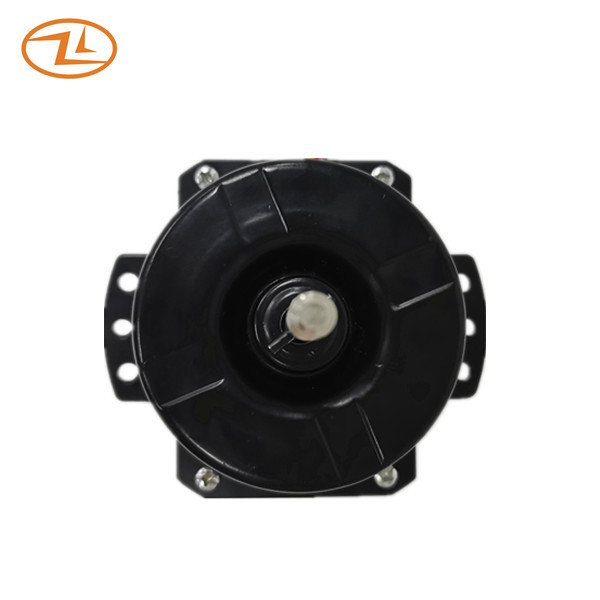

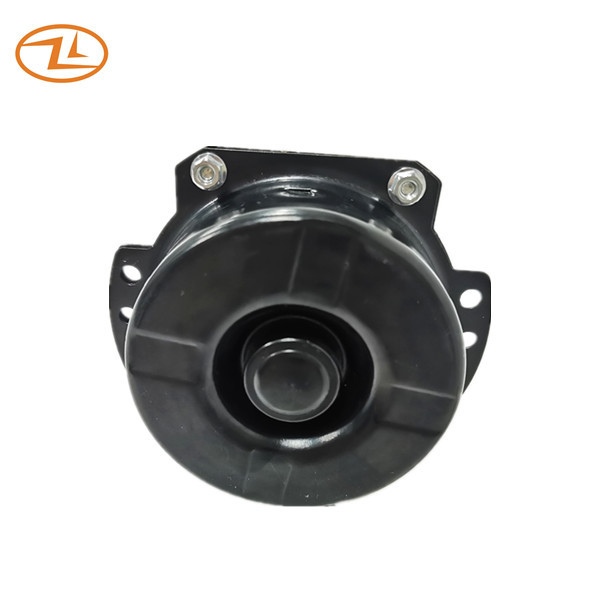

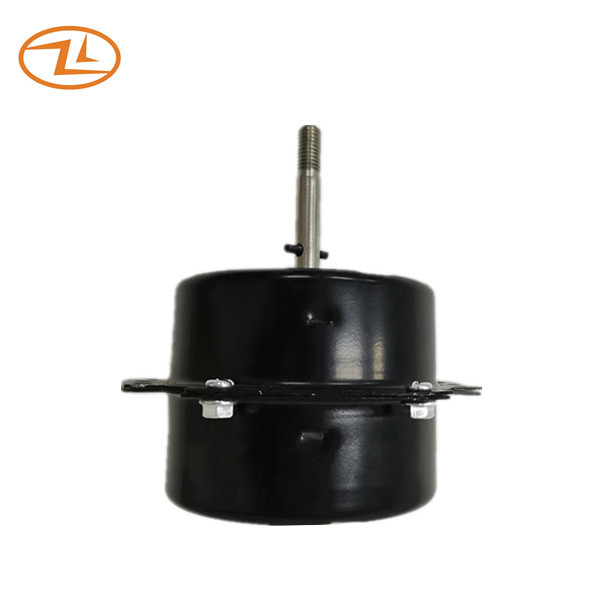

DCモーター ファンの使用のための電子制御が付いているブラシレスDCモーター三相モーター
| 評価される電圧 | 24VDC |
| 作動の電圧 | 21.6~26.4VDC |
| 定格負荷 | 180mN.m |
| 定格速度（負荷で） | 2400+/- 10% RPM |
| 評価される現在（負荷で） | 最高2.2A |
| 回転方向 | CW （シャフトの側面からの眺め） |
| 働く義務 | 連続的 |
| 位置の検出方法 | FOC |
| 絶縁抵抗 | 10MΩmin.（500VDC） |
| 絶縁耐力 | 600VAC/1S漏出流れ <> |
| 温度の上昇 | <75k> |
| 速度制御 |
PWM PWMの頻度:15KHZ | 20KHZ PWMの広さ:3.3~5.0V （最高分>2.6V <5> 使用率:1%~99% Lレベル:0~1.0V;Hのレベル:2~5.5V; |
| モータ速度の方法の検出 |
FG信号 Lレベル:0~0.5V;Hのレベル:4.5~5.5V; 最高入出力流れ:5mA |
| ロックされ回転子の保護 | モーター回転子および出力シャフトが締まるとき、モーター ロックの保護機能は働き始めるモーター出力は閉鎖して、モーター出力電流は0点規正するためにモーター働くことを止める戻る。 |
| 現在の限界機能 | モーター回路の流れが3.0 Aを超過する場合、モーターは保護され、停止する。 |
| 回路保護 | このモーターはサージ電圧か逆の関係を使用するとき過電圧および逆の関係の保護回路を、注意評価される電圧を超過する波を加えない備えていない。 |
|
温度および湿気テスト （凝縮なしで） |
モーターは-20°Cへの60°Cの温度較差および5%から72 H.のための90%の相対湿度の範囲で残っていなければなり、次に12時間室温に戻る。定格負荷の速度および定格負荷の流れの測定は標準に合致されなければならない。 |
| 振動試験（パッキングなしで） |
間違いはテストの後で生じるべきではない。 振動の方向:前後、右および左、上下に。 振動加速:9.8m/s ² （正弦の軒）の振動 周波数範囲:50Hz~50Hz~50Hz 期間を繰り返すこと:1Min Vivrating 時間:30cycle （30min）各方向。 |
| 振動試験（パッキング） |
間違いはmimimumのパッケージのテスト条件でテストの後で生じるべきではない。 振動の方向:前後、右および左、上下に。 振動加速:9.8m/s ² （正弦の軒）の振動 周波数範囲:50Hz~50Hz~50Hz 期間を繰り返すこと:1Min Vivrating 時間:30cycle （30min）各方向。 |
| 衝撃試験（包装） |
間違いは最低のパッケージでテストの後で生じるべきではない。 低下の高さ:50CM 影響の衝撃は1回最下表面のための適用される。 |
デッサン:
適用: 加湿器、空気清浄器
