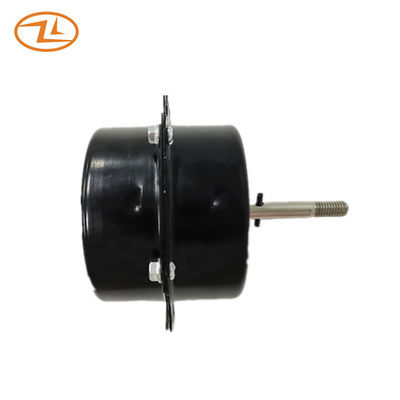

PWM制御内部の回転子が付いている加湿器の空気清浄器24VDCのためのDCモーターBLDCモーター
| 評価される電圧 | 24VDC |
| 作動の電圧 | 21.6~26.4VDC |
| 作動条件 | 0℃~40℃、RH 5%~95% |
| 貯蔵条件 | -20℃~60℃、RH 5%~95% |
| 評価される電圧 | 24VDC |
| 作動の電圧 | 21.6~26.4VDC |
| 定格負荷 | 180mN.m |
| 定格速度（負荷で） | 2400+/- 10% RPM |
| 評価される現在（負荷で） | 最高2.2A |
| 回転方向 | CW （シャフトの側面からの眺め） |
| 働く義務 | 連続的 |
| 位置の検出方法 | FOC |
| 絶縁抵抗 | 10MΩmin.（500VDC） |
| 絶縁耐力 | 600VAC/1S漏出流れ <> |
| 温度の上昇 | <75k> |
| 速度制御 | PWM |
| モータ速度の方法の検出 | FG信号 |
| ロックされ回転子の保護 | モーター回転子および出力シャフトが締まるとき、モーター ロックの保護機能は働き始めるモーター出力は閉鎖して、モーター出力電流は0点規正するためにモーター働くことを止める戻る。 |
| 現在の限界機能 | モーター回路の流れが3.0 Aを超過する場合、モーターは保護され、停止する。 |
| 回路保護 | このモーターはサージ電圧か逆の関係を使用するとき過電圧および逆の関係の保護回路を、注意評価される電圧を超過する波を加えない備えていない。 |
デッサン:
適用: 加湿器、空気清浄器
